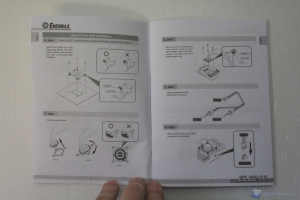

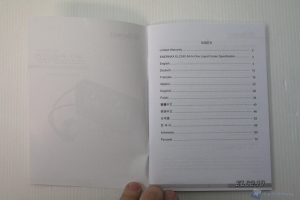

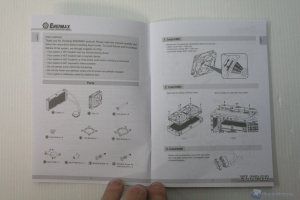

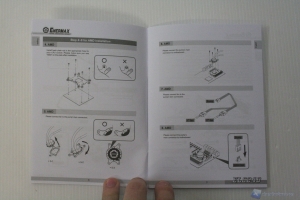

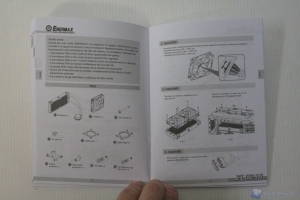

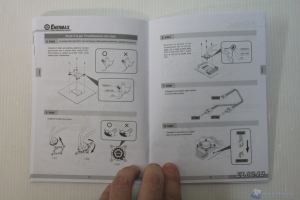

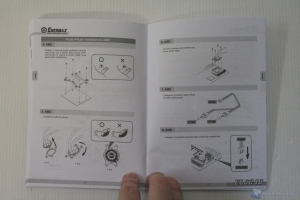

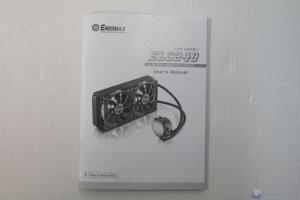

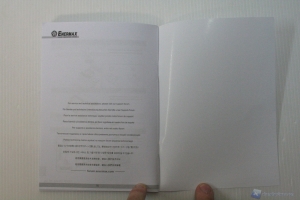

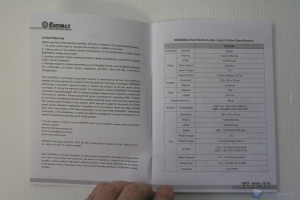

Prima di procedere vi invitiamo a rileggere la compatibilità nei capitoli precedenti. La procedura d’installazione, in questo caso inerente a sistemi INTEL, è davvero immediata e ci aiuta molto il manuale, che vi mostriamo ora:

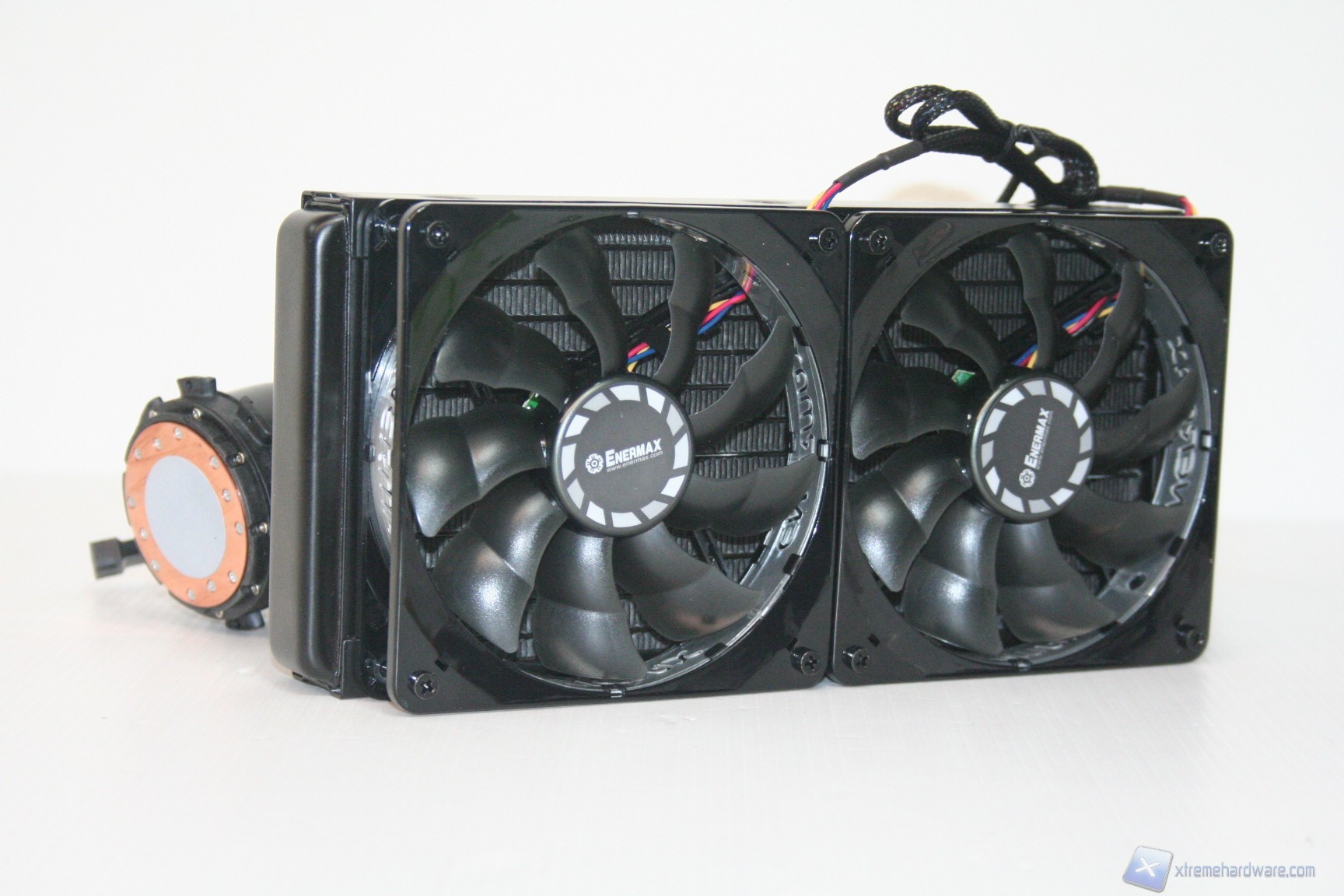

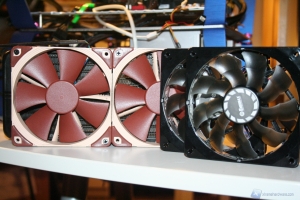

Come prima cosa è necessario selezionare il bracket di installazione corretto, poi è necessario mettere da parte le viti di installazione, installarle nei quattro fori di ritenzione 2011 e poi serrare, dopo aver steso un sottile velo di pasta termica. Tutto qui, non ci sono complicazioni secondarie e non abbiamo riscontrato nessun problema. Vi ricordiamo di serrare il waterblock al bracket di ritenzione tramite l’intuitivo sistema di blocco avente dei denti di incastro circolari. Il sistema di ritenzione è molto stabile e quindi non ci saranno problemi di sorta. Un dissipatore AIO con waterblock e pompa integrata non presenta problemi di compatibilità, nella maniera più assoluta quindi non servirà nessuna accortezza in fase di installazione, né sarà necessaria una grande esperienza per il montaggio. Consigliamo di installare prima il radiatore sul chassis, e poi montare il waterblock. Nelle foto seguenti vi verrà mostrato l’accoppiamento di ventole che abbiamo utilizzato per la sessione di test:

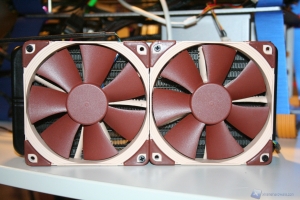

Abbiamo installato anche delle ventole Noctua, potrete trovare i test nei capitoli successivi:

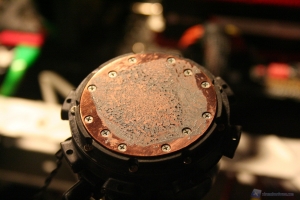

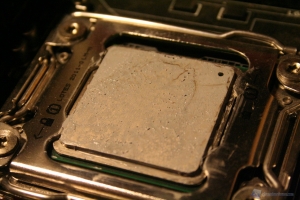

Vi mostriamo delle fotografie di quella che reputiamo un’ottima stesura della pasta termica:
